로옴, 업계 최소 회로전류 초소형 CMOS OP Amp 개발

로옴(ROHM)은 동작 시 회로전류를 업계 최소로 억제한 초소형 CMOS OP Amp ‘TLR1901GXZ’를 개발했다고 17일 밝혔다.

전지 및 충전식 배터리로 구동하는 휴대용 계측기 및 웨어러블 단말기, 실내용 검출기 등 소형 어플리케이션에 최적이다.

이 제품은 볼 피치(ball pitch)를 0.35mm까지 좁힌 WLCSP(Wafer Level Chip Scale Package)를 채용함으로써 1mm×1mm 이하의 초소형화를 실현함과 동시에, 동작 시의 회로전류를 업계 최소인 160nA (Typ.)로 억제해 초저소비전류화를 실현했다.

이에 따라, 한정된 면적에서의 고밀도 실장이 가능할 뿐만 아니라, 배터리의 장수명화 및 장시간 구동에도 크게 기여한다.

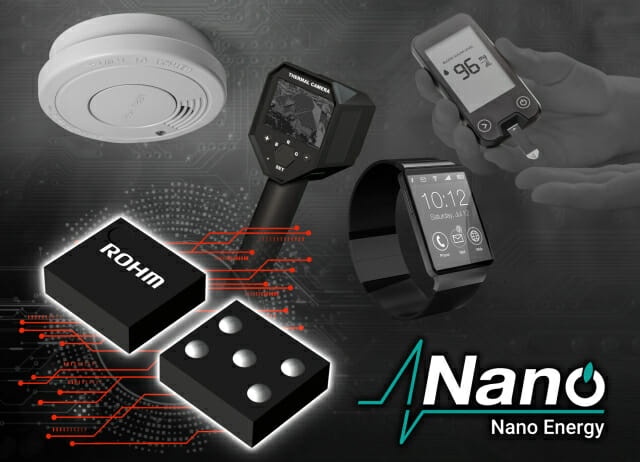

업계 최소 회로전류를 실현한 초소형 CMOS OP Amp.(사진=로옴)

또한, 입력 오프셋 전압은 저소비전류 OP Amp로는 압도적인 0.55mV로 매우 낮아, 일반품 대비 약 45％ 저감을 실현했다. 입력 오프셋 전압 온도 드리프트도 최대 7µV/℃를 보증해, 외부 온도의 영향을 받기 쉬운 기기에서도 고정밀도 동작이 가능하다.

로옴의 범용 저항기인 초소형 MCR004 및 MCR006을 OP Amp의 게인 조정 등 주변부품으로 함께 사용함으로써 한차원 높은 설계 자유도 향상에도 기여할 수 있다.
